首頁Bondioli齒輪泵產品詳情
HPLP3＋HPLP1多級泵
品牌類型:
發布時間:
Bondioli齒輪泵
2025-04-11 14:41:46
溫馨提示:由于產品型號太多，網站只能列出部分產品信息。如您在網站中未能找到您需要的型號，請咨詢我們的在線客服！
咨詢熱線:0755-29874345、0755-29874345
詳情介紹
Bondioli＆Pavesi多級齒輪泵簡介：
邦貝HPL+HPL 多級泵是由單個軸驅動的兩個或多個部分的組合。組成多級泵的部分由花鍵連接驅動。這種多級泵配置可以為每-階段提供入口和輸送出口,或者在可能的情況下，提供一個入口和多個輸送出口。
對于每個部分,目錄中列明的數值都適用,但根據驅動連接頭的最大扭矩和軸端不同,會有一些壓力限制。
多級泵的最高轉速與各級最高轉速中的最低值- -致。
以嚇為有用的參考實例,用于正確確定可傳遞到軸端的扭矩,以及在每個階段的給定工作壓力下，第3組+第3組雙聯泵每個單獨階段的扭矩。

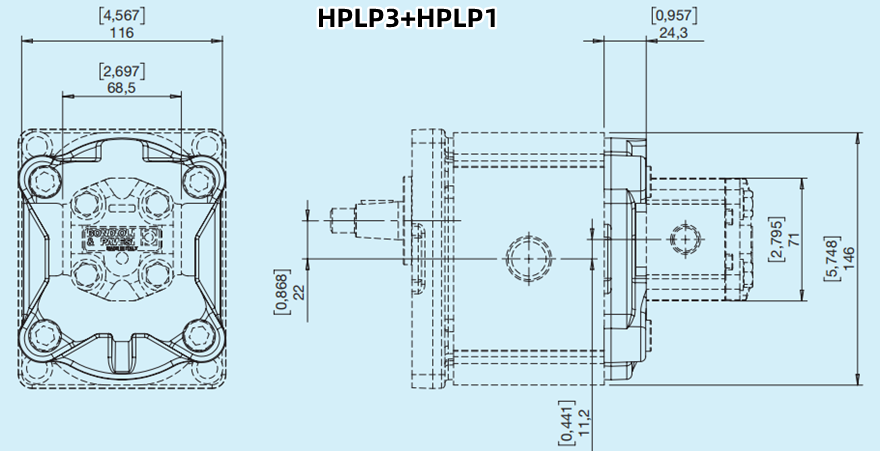

Bondioli＆Pavesi邦貝HPLP3+HPLP1多級齒輪泵尺寸：
Bondioli＆Pavesi邦貝HPL多級齒輪泵：
扭矩的計算從泵的最后階段開始進行,直至主軸。在所有階段里,計算得出的扭矩必須小于或等于每個驅動連接件(包括泵的軸端)的最大允許扭矩。
邦貝HPL+HPL 多級泵是由單個軸驅動的兩個或多個部分的組合。組成多級泵的部分由花鍵連接驅動。這種多級泵配置可以為每-階段提供入口和輸送出口,或者在可能的情況下，提供一個入口和多個輸送出口。
對于每個部分,目錄中列明的數值都適用,但根據驅動連接頭的最大扭矩和軸端不同,會有一些壓力限制。
多級泵的最高轉速與各級最高轉速中的最低值- -致。
以嚇為有用的參考實例,用于正確確定可傳遞到軸端的扭矩,以及在每個階段的給定工作壓力下，第3組+第3組雙聯泵每個單獨階段的扭矩。
Bondioli＆Pavesi邦貝HPLP3+HPLP1多級齒輪泵尺寸：
扭矩的計算從泵的最后階段開始進行,直至主軸。在所有階段里,計算得出的扭矩必須小于或等于每個驅動連接件(包括泵的軸端)的最大允許扭矩。
| 第三階段: 第2組,排量8.5 cm3,工作壓力180 bar。 M3 = 27.06 Nm。 滿足連接件2的條件(最大極限100Nm)。 第二階段: 第3組,排量26 cm3,工作壓力200 bar。 M2 = 91.96 Nm。 M3 + M2 = 119.02 Nm。 滿足連接件1的條件(最大極限200Nm)。 | 第一階段: 第3組，排量36 cm3,工作壓力200 bar。 M1 = 127.32 Nm。 M3+M2+M1=246.34Nm。 不符合驅動軸的條件(最大極限240Nm)。 假設工作壓力為180 bar, M1 = 114.59 Nm,必須降低工作壓力或排量。 M3+M2+M1=233.61Nm。 滿足驅動軸的條件(最大極限240Nm)。 |
