PARKER派克PGP502系列齒輪泵
一、產品概述
PARKER派克PGP502系列齒輪泵是一款高性能、高可靠性的工業泵，廣泛應用于各種液壓系統中。該系列齒輪泵由兩個齒輪、泵體、前蓋和后蓋組成封閉空間，通過齒輪的旋轉實現液體的吸入和排出。

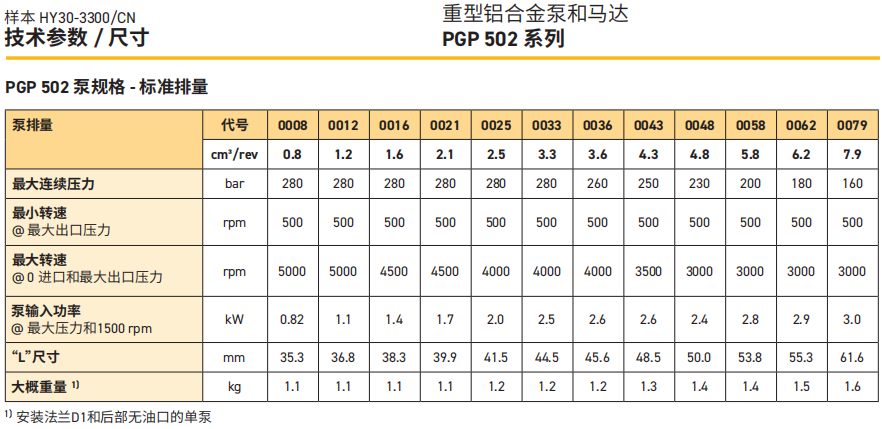

二、產品型號與規格
PGP502系列齒輪泵包含多種型號，如PGP502A0012CH1H1NE3E2B1B1等。具體型號和規格請參照產品樣本或咨詢廠家。

三、工作原理
當齒輪泵工作時，兩個齒輪在泵體內旋轉。齒輪脫開一側的空間體積增大，形成真空，從而吸入液體；而齒輪嚙合側的空間體積減小，將液體擠壓到管路內。這種工作原理使得齒輪泵能夠連續、穩定地輸送液體。
四、軸和伸型
PGP502系列齒輪泵的軸和伸型包括SAE花鍵、平鍵、圓錐軸或扁尾圓筒軸。用戶必須按照產品樣本中所列的軸荷額定規則確定軸負荷，以確保泵的正常運行。
五、泵型與材料
PGP502系列齒輪泵采用重型鋁合金外殼，具有外嚙合齒輪結構。該系列泵還優化了配流結構，降低了壓力波動，使得運行更加平穩、安靜。
六、入口配置與壓力
PGP502系列齒輪泵有兩種入口配置：普通入口和獨立入口。普通入口配置中，兩個齒輪泵共用一個共同入口；而獨立入口配置中，每個齒輪殼都有自己的進出口。入口壓力一般為0.5bar（短期無負荷），輸出壓力請參照產品樣本。
七、安裝與調試
安裝方法：
將機組放在埋有地腳螺栓的基礎上，用成對的楔墊進行校正。
松開聯軸器，用水平儀分別放在泵軸和底座上，通過調整楔墊校正機組水平，并適當擰緊地腳螺栓。
校正泵軸和電機軸的同心度，允許偏差為0.1毫米；兩聯軸器平面的間隙應保證2～4毫米，間隙要均勻，允差0.3毫米。
接好管路及確定電動機轉動方向后，再接上聯軸器，并再次校核軸的同心度。
在機組實際試運行2～3小時后，進行最后檢查，如無不良現象，則認為安裝合格。
調試注意事項：
在安裝過程中，為防止雜物落入機器內，機組的所有孔眼均應蓋好。
為防止管線中雜物進入泵內，對新安裝的管線，在泵膠應裝設過濾器，其有效截面應大于吸入管截面的2～3倍。
八、維護與檢修
判斷失效：基于場地條件，確定故障的存在、問題的性質（壓力、速度、操作等）和問題的嚴重性（正常、輕微、一般或嚴重）。
尋找失效原因：檢查液壓油污染、油泵安裝液壓元件可靠性低、環境因素不符合要求等最初的失效原因。
故障定位：根據癥狀和有關信息找到問題所在，并進行進一步的排除。
拆卸與檢查：拆卸前應熟悉設備結構、工藝流程和運行狀態；拆卸時應小心謹慎，避免損壞設備零部件。對齒輪泵各部件配合間隙進行全面檢查，對拆下來的零部件進行詳細的檢查。
維修與更換：對超標的零部件予以更換，對需修復的零部件進行修復。修復后的零部件應符合標準。
九、注意事項
齒輪泵的吸入管的安裝高度、長度和管徑應滿足計算值，力求簡短，減少不必要的損失（如彎頭等），并保證泵在工作時不超過其允許汽蝕余量。
齒輪泵的吸入和排出管路應有支架，泵不允許承受管路的負荷。
安裝管道泵的地點應足夠?qū)挸?，以方便檢修工作。
十、總結
PARKER派克PGP502系列齒輪泵以其高性能、高可靠性和廣泛的應用領域，成為工業液壓系統中的重要組成部分。通過正確的安裝、調試和維護，可以確保該系列齒輪泵的長期穩定運行。如有任何疑問或需要進一步的幫助，請咨詢廠家或?qū)I(yè)維修人員。
