在現代工業自動化領域，變頻控制柜作為關鍵設備，其性能和穩定性直接關系到生產線的運行效率和安全性。華東工控作為一家在自動化控制領域深耕多年的企業，其生產的變頻控制柜憑借先進的性能和精湛的工藝，在市場中贏得了廣泛認可。

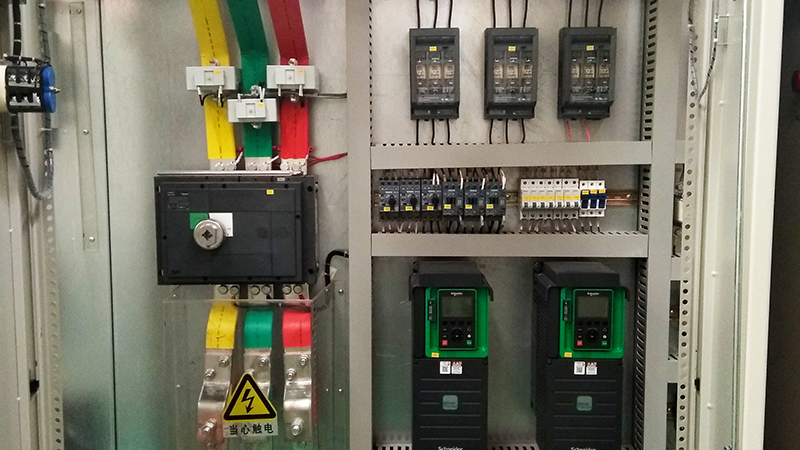

一、整體結構設計

華東工控變頻控制柜采用封閉柜式結構，防護等級通常為IP20、IP21或IP30，能夠有效抵御外界塵埃和濕氣的侵入，確保內部電氣元件的穩定運行。柜體采用型材骨架，表面經過噴塑處理，不僅美觀大方，而且耐腐蝕性強，易于維護和清潔。此外，變頻柜的設計還充分考慮了并柜安裝的便捷性，上端可配置母線，便于系統集成和擴展。

二、核心部件布局

1. 變頻器

變頻器是變頻控制柜的心臟，華東工控精選西門子、ABB、施耐德等國際知名品牌的變頻器，確保設備的變頻調速功能達到行業先進水平。變頻器通過改變電機輸入電源的頻率，實現對電機轉速的精確控制，從而滿足各種復雜的工況需求。

2. PLC控制單元

可編程邏輯控制器(PLC)是變頻控制柜的智能大腦。華東工控PLC控制單元采用高性能處理器，能夠快速響應系統指令，執行復雜的邏輯運算和數據處理任務。PLC通過現場輸入接口電路接收來自現場設備的信號，經過邏輯處理后，再通過現場輸出接口電路向執行部件輸出控制信號，實現對整個生產過程的自動化控制。

3. 電源系統

電源系統在整個變頻控制柜中起著至關重要的作用。華東工控變頻控制柜配備有可靠的低壓塑殼斷路器，與進線電源相連，不僅能夠完成電路的接通和分斷，還能對電路和變頻器發生的短路、過載進行有效保護。此外，為了應對電網電壓波動，變頻控制柜還設計了穩定的電源供給系統，確保設備在各種工況下都能穩定運行。

三、附加功能模塊

1. 工頻切換功能

為了進一步提高系統的可靠性和穩定性，華東工控變頻控制柜還配備了工頻切換功能。當變頻器出現故障時，通過自動控制回路將電動機切換至工頻電源，確保生產過程的連續性。這一功能對于高可靠性要求的工業場合尤為重要。

2. 多種控制按鈕和指示燈

變頻控制柜面板上設置了多種控制按鈕和指示燈，如正轉、反轉、電機增速、電機減速、點動正轉、點動反轉、手動/自動、緊急停止、變頻/工頻、PLC控制等，方便操作人員根據現場需求進行靈活控制。同時，各種指示燈如電源指示燈、報警指示燈、運行指示燈等能夠直觀反映設備運行狀態，便于故障排查和維護。

3. 外圍設備集成

根據工況需要，華東工控變頻控制柜內可集成交流輸入電抗器、輸出電抗器、直流電抗器及EMI濾波器、制動單元、制動電阻、接觸器、中間繼電器、熱繼電器等多種外圍設備。這些設備的加入進一步提升了變頻控制柜的適應性和穩定性。

綜上所述，華東工控變頻控制柜以其高效、智能的設備結構和先進的性能表現，在工業自動化領域展現出了強大的競爭力。未來，隨著技術的不斷進步和市場需求的日益增長，華東工控將繼續致力于變頻控制柜的研發和創新，為工業自動化事業的發展貢獻更多力量。
