一、項目概述

項目名稱：南陽市污水處理廠污泥處理處置工程二期擴建項目(污泥碳化項目)

設計規模：100t/d

核心目標：構建全廠智能化配電、智能化控制為一體的現代化工程，保障設備安全運行、工藝穩定，數智化水平高于行業，實現污泥輸送、脫水、干燥、碳化的精準控制。

二、項目支持

南陽市污水處理廠污泥處理處置工程二期擴建項目(污泥碳化項目)電氣及自控專業工程，涉及供配電系統、自控及儀表系統、安防系統、電氣及自控安裝工程，是保證南陽市污水污泥處理及環境保護重要部分。他不僅是廠區日常運行的“大腦”和“眼睛”，更是保障藍天更藍，綠水更綠的關鍵技術支撐。

華東工控作為國內知名的集供配電系統、自控及儀表系統、安防系統、電氣及自控安裝工程為一體的供應商，提供了一套覆蓋方案設計、系統集成、軟件開發、調試交付及運維支持的全流程整體解決方案，保證了整個工程高可靠性、高安全性、高自動化和智能化水平。

三、系統架構與功能

1.電氣系統

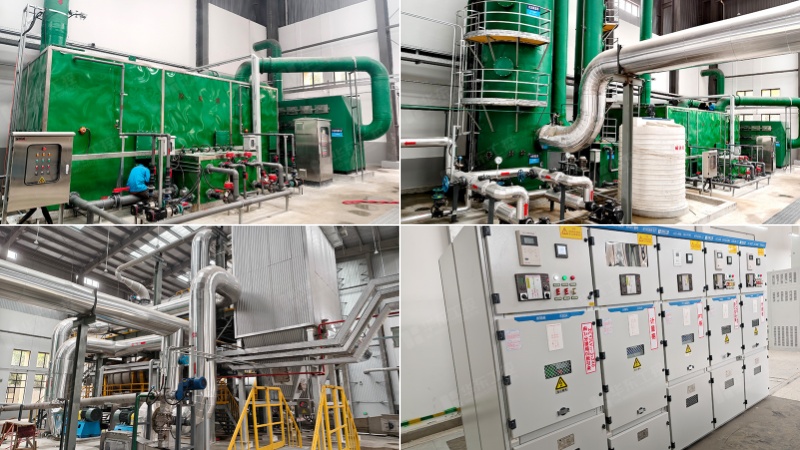

1.1供配電系統

采用雙回路10kV電源進線，配置2臺容量為1250 kVA的干式變壓器，實現“一用一備”冗余供電。

低壓配電系統采用智能型框架斷路器+模塊化配電柜，具備過載、短路、漏電等多重保護功能。

1.2設備控制與保護

高壓電機采用微機綜合保護裝置，主要低壓電機配置變頻器(施耐德ATV930系列)，實現平滑啟停與節能控制。

全廠設備納入PLC控制系統，且碳化車間內部采用西門子1517H冗余系統，保障設備的穩定運行，支持遠程/就地雙模式操作，確保操作靈活性與安全性。

2.自控系統

2.1系統架構

采用“SCADA + PLC ”雙層架構：

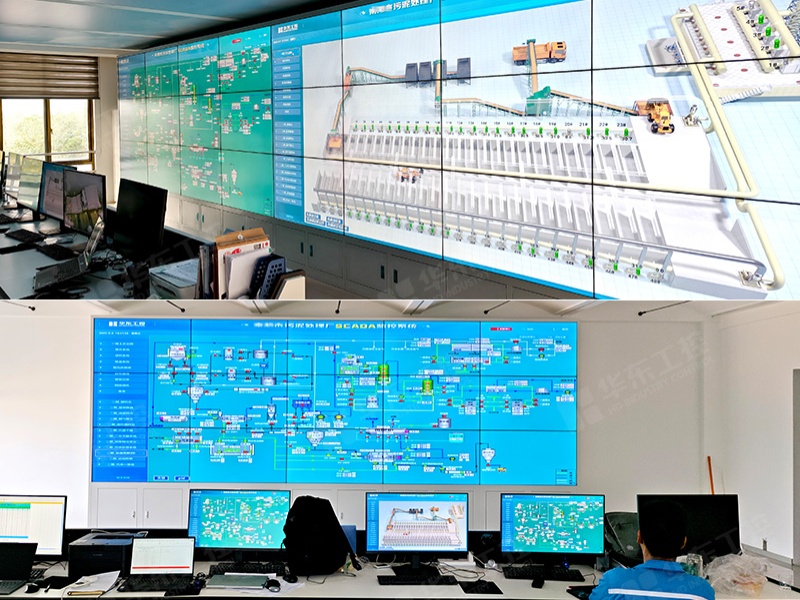

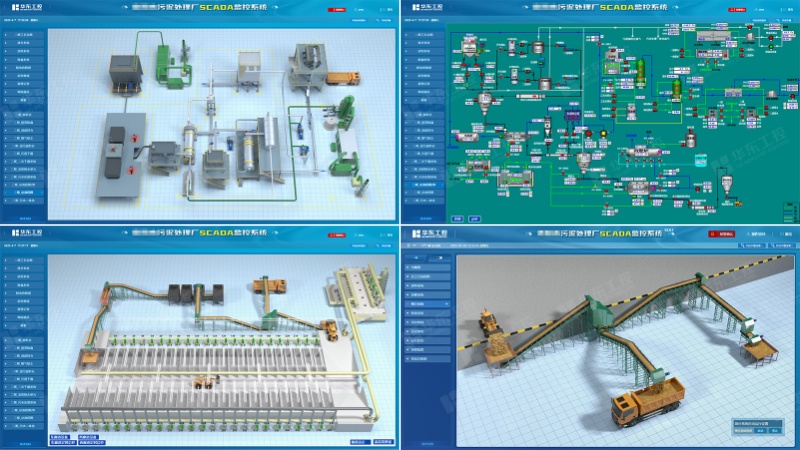

管理層：中央監控室部署SCADA系統(組態軟件：KingSCADA+ King Historian)，實現全景可視化監控。

控制層：設置主站PLC(西門子S7-1500系列)及現場分站，覆蓋開塔冷卻水池，污水池回用水池等工藝段。

設備層：安裝儀表(溫度，壓力等)及調節閥等電動執行機構，實時采集數據超3000點。

2.2核心功能實現

點火器調節系統：基于溫度數據，通過PID算法自動調節點火器閥門開度，天然氣消耗量降低15%。

設備連鎖控制：根據設備運行狀態及個別決定性儀表的數值進行設備保護，保障了設備的安全運行。

中控集成：視頻監控、周界報警、消防檢測、SCADA監控平臺等系統集成在一處，保證了中控“大腦”的實時檢測。

2.3網絡與通信

工業環網采用千兆光纖冗余環網(協議：PROFINET)，確保數據傳輸可靠性。

四、關鍵技術亮點

1、污泥碳化系統

通過PLC及SCADA平臺進行各工藝段精準控制，確保物料輸送銜接穩定。

2、一二期平臺整合

將一二期工藝進行完美融合，準備獲取各設備狀態及儀表數值。

五、為什么選擇華東?

1、行業經驗豐富

參與多項污泥污水處理工程(如新鄉中匯污泥處理廠、南陽市污水處理廠等)，熟悉水務行業標準。

2、技術自主可控

SCADA平臺深度定制能力，避免“卡脖子”風險。

3、快速響應運維

設有本地化服務團隊，提供7×24小時遠程診斷+4小時現場響應。

4、成本優化能力

通過軟硬件國產化替代與模塊化設計，降低整體造價15%~30%。

華東工控深耕電氣自動化行業多年，在污泥處理、凈水廠、污水處理等方面積累了豐富的項目經驗，提供從方案設計、系統集成、工程實施及售后安裝調試的一站式整包解決方案。依托對水質特性、工藝流程及核心痛點的深刻洞察，精準匹配客戶需求，整合較優資源，確保項目高效落地與穩定運行，最終幫助客戶提升生產效率、保障運行安全、降低運營成本。
